Relojes de sol en la provincia de Salamanca. Horas non numero nisi serenas VI

Aprovechando nuestra estancia, de unos días, en Ledrada, en este verano de 2018,  hemos recorrido  la mitad-sur de la provincia de Salamanca para visitar los pueblos que sabíamos que tenían relojes de sol, fotografiarlos y así continuar con la sexta entrega de la serie "Horas non numero nisi serenas " en la que presentamos los relojes de sol que visitamos.

Hicimos las siguientes rutas:

Ruta I: Montemayor del Río, Candelario y Navacarros.
Ruta II:  Ciudad Rodrigo y El Maíllo.
Ruta III:  Salvatierra de Tormes y Sorihuela.
Ruta IV: Peña de Francia, Sotoserrano y Miranda del Castañar.

y he aquí el resultado, todas las fotos fueron realizadas en agosto de 2018.
Al final hay un plano con la localización de los relojes, si pulsamos pantalla completa vemos:
- Los colores de los iconos indican las rutas que hicimos.
- Al pulsar sobre cada icono vemos fotos de ese reloj y las coordenadas geográficas del reloj
 - y al ampliar el mapa en ese punto podemos ver la situación exacta donde está el reloj.

Ruta I
I.1.- Montemayor del Río

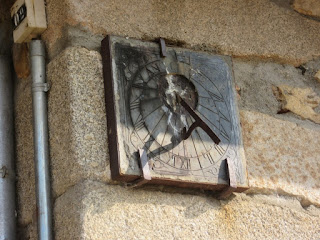

Este reloj se encuentra en la llamada casa del reloj en la Plaza Solano
Las coordenadas son: 40.347527-Norte y  5.894786-Oeste.
El reloj está orientado al sur  está en la esquina de la casa  cuya pared declina a levante 41º 38´
Esta casa fue residencia del Administrador del Marqués de Montemayor y construida después de 1752 como reza el cartel de su fachada.
La villa de Montemayor situada junto a la antigua Via de la Plata fue declarada Conjunto Histórico Artístico en 1982 y tiene un interesante castillo medieval, Castillo de San Vicente, recientemente restaurado y se pueden ver restos del recinto amurallado. Fue frontera entre el Reino de León y el Reino de Castilla.
.

  Reloj de Sol en la casa del Reloj de Sol de Montemayor del Río.

.

Con un ángulo respecto a la pared para"mirar" al Sur.
.

.


.
Historia de la Casa del reloj.

.
.I.2.- Candelario:

En Candelario nos encontramos con dos relojes de sol.
En la calle Armas cruce con calle Cantos se encuentra uno de los relojes de sol, está orientado a Mediodía sobre una pared que declina a levante 14º 28´.
Sus coordenadas son 40.366332 Norte y 5.741082 oeste

.
 Reloj de Sol orientado aMediodía.

.
El gnomon es un clavo.

.

.
 En el cruce de la calle de Armas y la calle Cantos.
.
En la calle Enrique Fraile esquina calle Matute hay un reloj de sol ornamental de cerámica.
El gnomon está colocado de tal manera (pues la la línea subestilar coincide con la línea de las 12:00)  que debiera estar orientado al SUR pero se encuentra sobre una pared declinante a poniente 50º 20´  por lo que está mal ubicado y no marca bien las horas.
Tiene un lema en latín FUGIT IRREPARABILE TEMPUS : Las horas pasan irremediablemente.

.
 Fugit Irreparabile Tempus.

.
 En la calle Enrique Fraile.

.
 No está orientado correctamente.

.
I.3.- Navacarros:
.El reloj se encuenta en la parroquia de Nuestra Señora de la Asunción en el ángulo superior del frontón rebajado que forma el pórtico de entrada con unas coordenadas de 40,398704 N y 5,715590 O.
El estilete forma un ángulo con el plano del reloj igual a la colatitud (complementario de la latitud)
La pared donde se encuentra está orientada practicamente al sur (levemente declinada a levante menos de 5º)

.
 En el vértice del triángulo del pórtico (frontón rebajado)

.
Las líneas horarias (hay 17) marcan de media en media hora.
.
El ángulo del estilete con el plano del reloj es el complementario de la latitud.

.
Iglesia de Nuestra Señora de la Asunción de Navacarros.
.
..

.
Ruta II

II.1.- Ciudad Rodrigo:
.
En la calle de Puerta de Santiago, 3
Las coordenadas son 40.596155 Norte y 6.532954 Oeste.

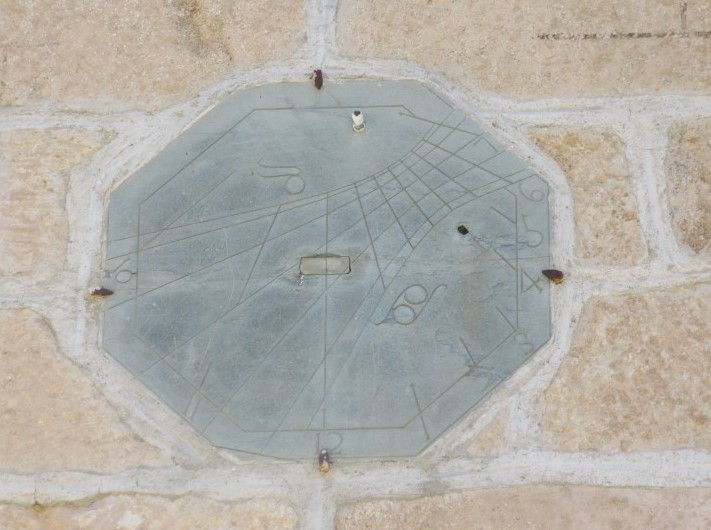

La pared sobre la que se encuentra tiene una declinación de 45º a poniente por lo que la línea subestilar debe pasar por la línea de las 16:00 horas, donde se ve un  agujero donde debería estar un apoyo del gnomon paralelo al eje de la tierra, el otro apoyo estaría  en  la arista superior del octógono donde salen las líneas horarias y estaría el gnomon inclinado.
Es el reloj más completo pues en él se señalan las líneas de los equinocios y solsticios, así como las líneas intermedias de los 21 de cada mes.
.
Reloj de Sol en la calle Puerta de Santiago de Ciudad Rodrigo
.
Líneas que marcan las horas
,
.
 En el solsticio de verano el extremo de la sombra del gnomon recorre, durante ese día, la línea más alejada,  la sombra es más larga, ya que la altura del sol en ese día es la mayor.
Tanto en los días del equinocio de primavera y de otoño, el extremo de la sombra del gnomon recorre esa línea  ¡ que es una línea recta!
y análogo para el día del solsticio de invierno, en que la sombra del gnomon tiene la longitud más corta al estar el sol en el punto más bajo.
.

.

Línea subestilar

.
La línea subestilar es la proyección ortonormal del plano del gnomon sobre el plano del reloj
.
Reloj de sol en la fachada.
.

.

II.2.- El Maíllo


Se encuentra situado en la Iglesia de Santa María Magdalena, a la derecha del pórtico de entrada.
Sus coordenadas son:  40,566549 N y 6,180426 O
El estilete está inclinado respecto al plano del reloj 49,433451º que es el complemetario de la latitud.
.
A la derecha de la entrada.

.
El estilete es paralelo al eje de la tierra.

.
Forma un ángulo con la pared igual a la colatitud.
 .

.
Iglesia de Santa María Magdalena en El Maíllo.

 Ruta III:

III.1.- Salvatierra de Tormes:

.
Este reloj de sol se encuentra sobre el tejado de la iglesia parroquial de de Santa María de Monviedro.
Está orientado a Mediodía aunque la pared donde se encuentra declina a levante 17º 44´ como se observa el reloj está girado para orientarse al sur.
Las coordenadas del reloj son: 40.589474-Norte y  5.596560-Oeste.

.
En la parte inferior se ven los números IO, II, I2, I, 2

.
Está girado levemente para estar orientado al SUR.

.
Iglesia de Santa María de Monviedro de Salvatierra de Tormes.

.

.

III.2.- Sorihuela
Este Reloj de Sol está orientado a Mediodía. Aunque la pared donde se encuentra declina a levante 30º  .
El gnomon es prácticamente perpendicular al plano del reloj, luego no tiene la debida inclinación (altura subestilar) para marcar bien las horas.
Está en una casa en la trasera de la calle de la Ermita y que mira al arroyo de La Tijera.
Las coordenadas donde está situado son son 40.443197-Norte  y   5.675356-Oeste.

.
Casa donde se encuentra el reloj de sol.

.
Reloj de Sol orientado al Mediodía.

.


.
Con un ángulo respecto a la pared para "mirar" al SUR.

.
Puente sobre el arroyo de La Tijera,al fondo el Reloj de Sol.

.

Ruta IV

IV.1.- Peña de Francia ( El Cabaco)
.
En la cima de la Peña de Francia (1.727 mts) se encuentra un singular reloj de Sol. Sus  coordenadas son 40.438704 Norte y 6.034295 Oeste.
Sobre una superficie esférica se encuentran las líneas horarias, con señales de cuarto de hora en cuarto de hora.
En la base de la columna donde se fija el cable que hace de estilete figura e la Ecuación del tiempo
.
.
Reloj de Sol de la Peña de Francia a 1727 m. de altura.

.
"Esfera" del reloj de sol.
.
Hay divisiones cada cuarto de hora.
.
El gnomon es un cable con el ángulo de la latitd.
 .

Añadir leyenda
.
Ecuación del tiempo que relaciona el tiempo verdadero y el medio.

.
IV.2.- Sotoserrano
.
En la espadaña de la iglesia con una declinación a levante de 11º 18´hay dos relojes de sol.
Uno sobre una lámina de pizarra, y otro de piedra, circular  debajo del anterior que debería ser el original
Las coordenadas son: 40.438704 Norte y 6.034295 Oeste.

.
Reloj vertical rectangular de pizarra.

..
En el lado sur del campanario.

.
Debajo, un reloj de sol circular con los números, sin gnomon.

.
En la Iglesia de Nuestra Señora de la Asunción de Sotoserrano.

..
IV.3.- Miranda del Castañar

.

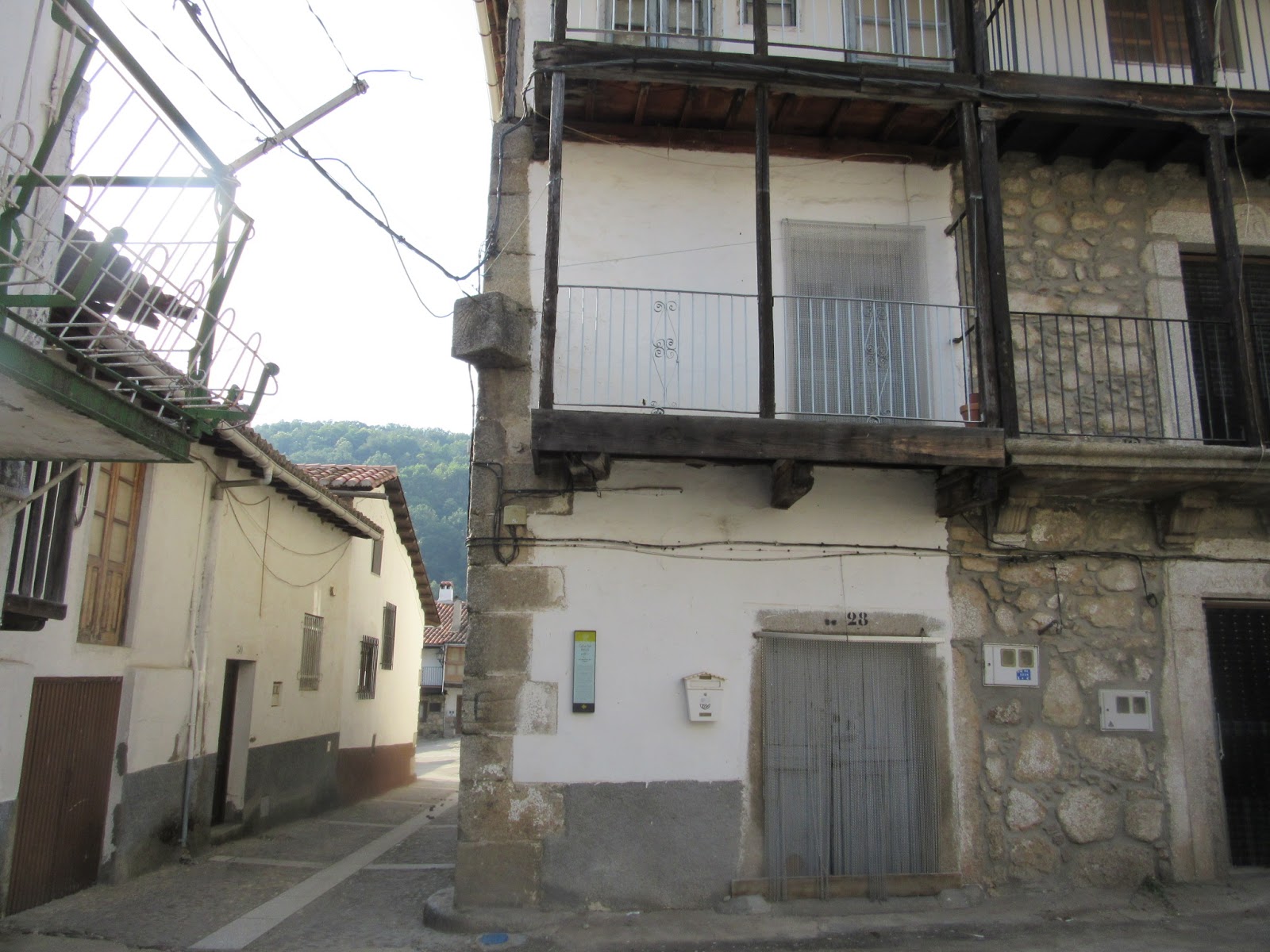

En el cruce de la calle Derecha con la calle Plaza de Abajo.
Está orientado a Mediodía pues vemos que está girado sobre la  línea de la calle Derecha que tiene una declinación a poniente de 27º 27´
Las coordenadas son 40.484888 Norte y 6.000977 Oeste.
Este reloj tiene grabada una fecha 1766 y figura en el inventario de Relojes de Sol del siglo XVIII de  Pedro J. Novella
.
.
Reloj de Sol datado en 1766.
..

En la calle Plaza de Abajo esquina calle Derecha.
.

Con un ángulo con la pared para estar orientado al Mediodía.
.
Cerca de la torre exenta de la Iglesia de Miranda del Castañar.

.
Mapa de la situación de los relojes de sol :


Con la localización de los pueblos de la provincia de Salamanca donde podemos encontrar relojes de sol,  si pulsamos pantalla completa vemos:
-  Los colores de los iconos indican las rutas que hicimos.
-  Al pulsar sobre cada icono vemos fotos de ese reloj y las coordenadas geográficas del reloj
 - y al ampliar el mapa en ese punto podemos ver la situación exacta donde está el reloj.


.
.

.y fin
